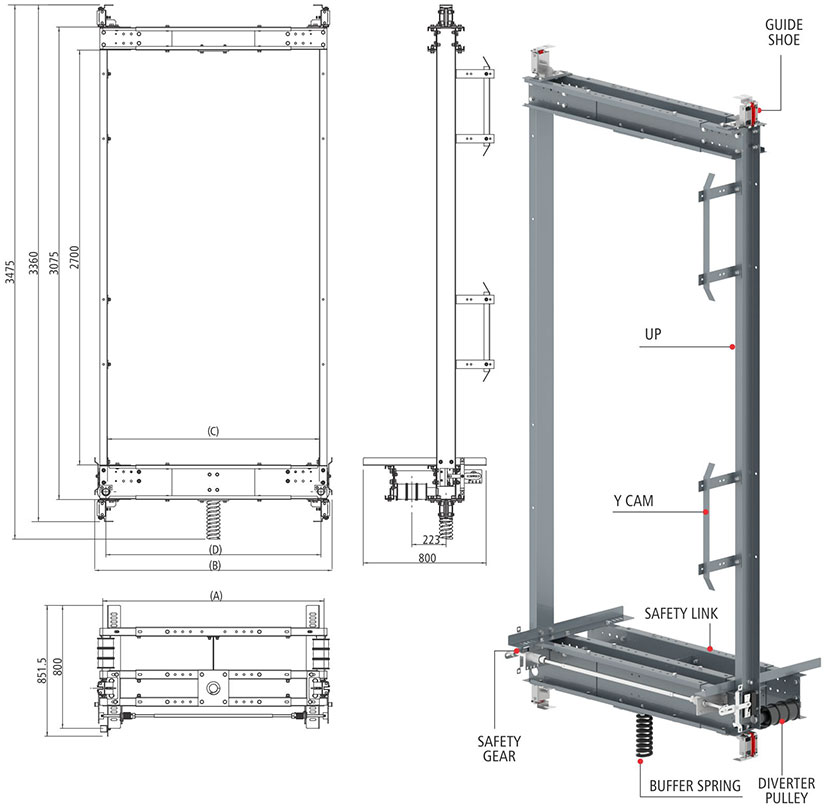

Car Frame 2:1
Belt Drive (3 Belt)D.B.G - 1140 To 1440 MM
Belt Drive (3 Belt)D.B.G - 1140 To 1440 MM
Car Frame Data
| A (mm) | 1140 | 1190 | 1240 | 1290 | 1340 | 1390 | 1440 |
|---|---|---|---|---|---|---|---|
| B (mm) | 1250 | 1300 | 1350 | 1400 | 1450 | 1500 | 1550 |
| C (mm) | 1080 | 1130 | 1180 | 1230 | 1280 | 1330 | 1380 |
| D (mm) | 1100 | 1150 | 1200 | 1250 | 1300 | 1350 | 1400 |
D.B.G – Distance Between Guide Rail
All dimensions are in mm.

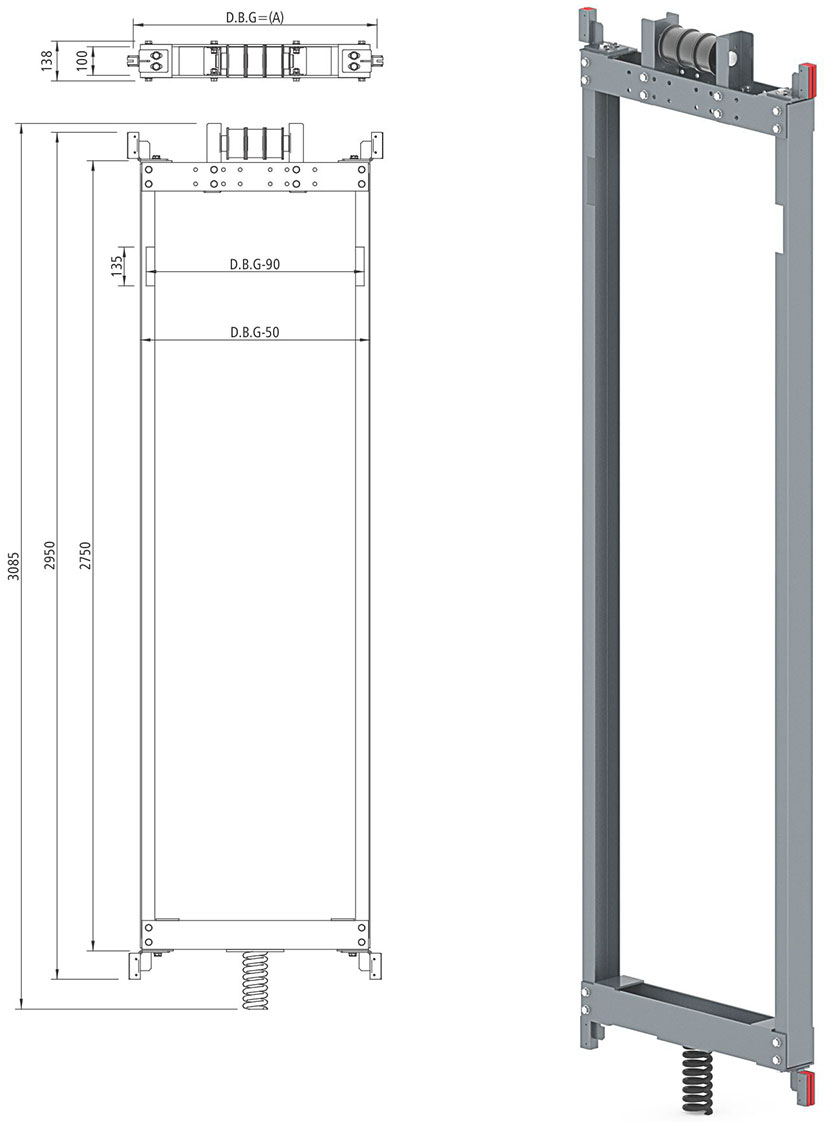

Counter Frame 2:1
Belt Drive (3 Belt)D.B.G - 800 / 850 / 900 MM
Belt Drive (3 Belt)D.B.G - 800 / 850 / 900 MM
Various D.B.G.
| A | 800 mm | 850 mm | 900 mm |
|---|
D.B.G – Distance Between Guide Rail
All dimensions are in mm.
